Устройство согласования пожарных датчиков ИП-212-90 и подобных для подключения к охранной системе BM8039/BM8039D
[ Скачать с сервера (547.0Kb) ] 28.01.2011, 11:31

Общее описание

Устройство согласования позволяет подключать 1, 2 и более датчиков ИП-212-90 к охранным Модулям BM8039 и BM8039D. Подключение использует всего 2 провода, что удешевляет и упрощает монтаж. Устройство обучаемое и может быть использовано с другими типами датчиков.

Схемное решение имеет устойчивую защиту от ложных срабатываний при изменении напряжения питания в диапазоне +-10%.

Встроенный микроконтроллер позволяет отслеживать несколько состояний линии пожарной охраны:

  1. Нормальное состояние линии, все датчики исправны, проводные линии в норме.
  2. Датчик запылился либо проблема с линией.
  3. Внимание, сработал ОДИН из датчиков (следует срочно проверить объект).
  4. Внимание, сработали ДВА датчика (гарантированная пожарная тревога)

Рисунок 1. Подключение датчиков 212-90 через устройство согласования к BM8039/BM8039D

Обучение устройства

Устройство, перед его использованием, должно быть обучено. Делается это следующим образом:

  1. Отключается питание от системы.
  2. Замыкается линия датчиков (2 провода друг с другом). Подается питание. Через >1c замыкание с линии следует убрать.
  3. Далее следует нажать и удерживать кнопку на одном датчике в течение более 5 секунд и, дождавшись, пока индикатор на датчике станет красным, отпустить.
  4. Затем проделать то же самое с еще одним датчиком на линии (в случае если на линии только один датчик, то обучение закончено и его следует прервать, отключив питание системы)
  5. Система обучена и готова к использованию.

Во время обучения можно  для достижения наглядности процесса воспользоваться монитором входов, настроив линию охранного модуля BM8039/BM8039D как линию ATZ1. При старте обучения сопротивление линии должно быть ок. 650 Ом. Во время вызова тревог поочередно будет появляться сопротивление 2кОм и 4.2кОм (соответственно, ПО будет распознавать эти состояния анализатором ATZ1).

Конфигурирование блоков BM8039/BM8039D для работы с датчиками дыма через Устройство Согласования

В данном документе не будет рассмотрены подробности конфигурирования BM8039/BM8039D, но будет пояснено, как конфигурировать Модули на работу с дымо-улавливающими датчиками.

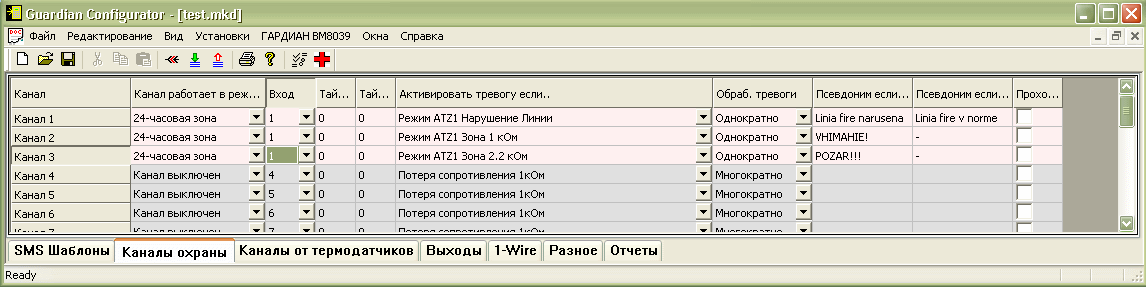

Рисунок 2. Конфигурируются входы

Рекомендуется установить однократную обработку тревог в линии, так как датчики после срабатывания сами не переходят в состояние покоя. Это исключит ненужные затраты при непостоянной проблеме в линии или с датчиками.


Рисунок 3. Конфигурируются SMS-шаблоны

Самостоятельное изготовление Устройства Согласования

Описание работы схемы

Данное устройство согласования может быть реализовано самостоятельно.



Рисунок 4 Схема электрическая принципиальная

Как видно, управляя портами микроконтроллера PB0-PB3, моделируется то или иное сопротивление между выходом и общим.

Порт PB5 контролирует напряжение питания системы. Порт PB4 контролирует ток в линии с датчиками.

Прошивка микроконтроллера

Прошивается микроконтроллер с помощью любого доступного программатора. HEX файл прилагается. При прошивке все установки следует оставить «по умолчанию», кроме фуз-бита RSTDSBL, который конфигурирует вывод №1 не на RESET, а на работу в качестве порта PB5.

Следует обратить внимание, что если контроллер программируется с помощью простого последовательного программатора, то запрограммировав RSTDSBL в активное состояние возможность перепрограммировать чип теряется, поэтому следует отнестись к этой операции с максимально возможной тщательностью.
